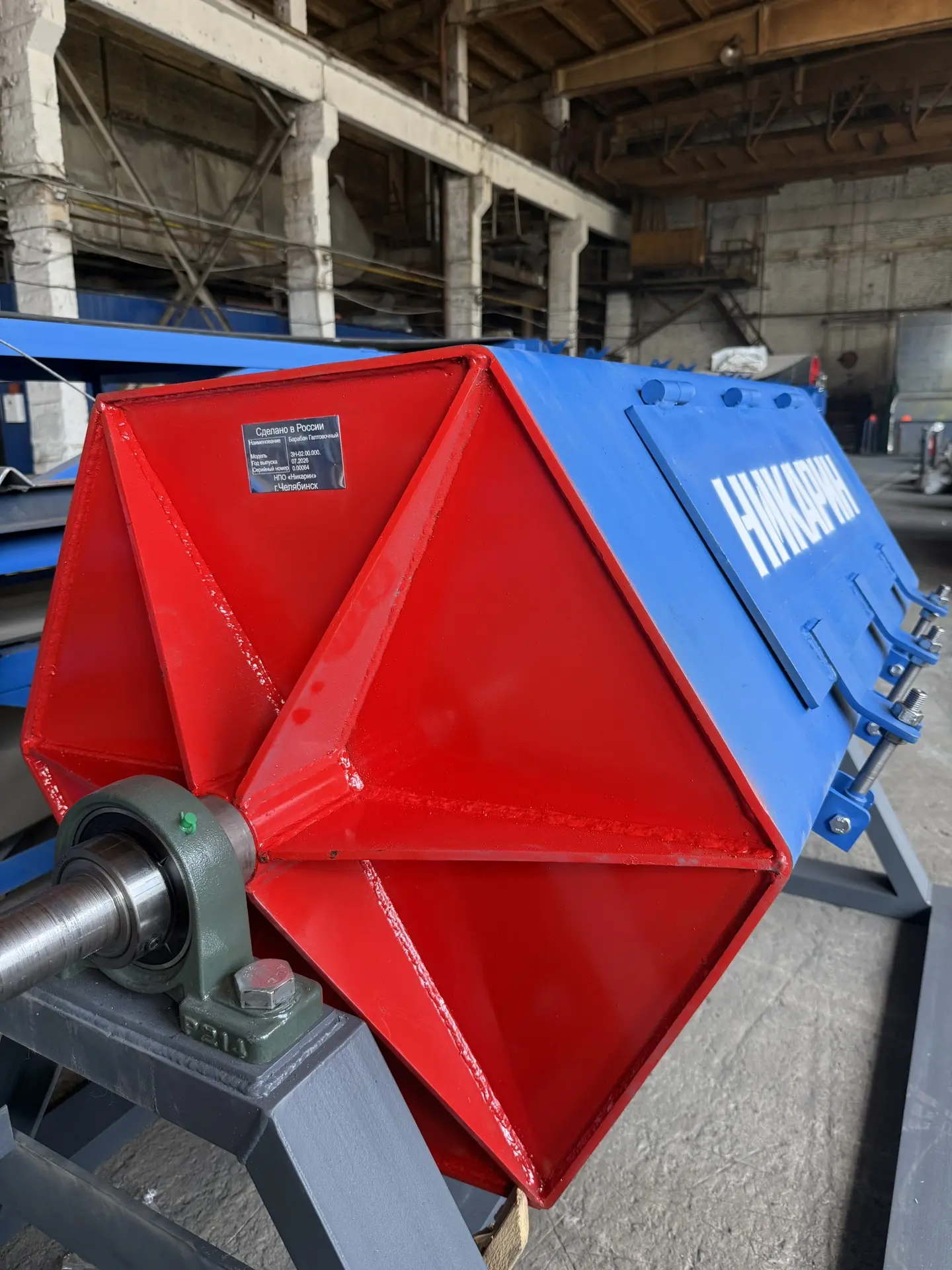

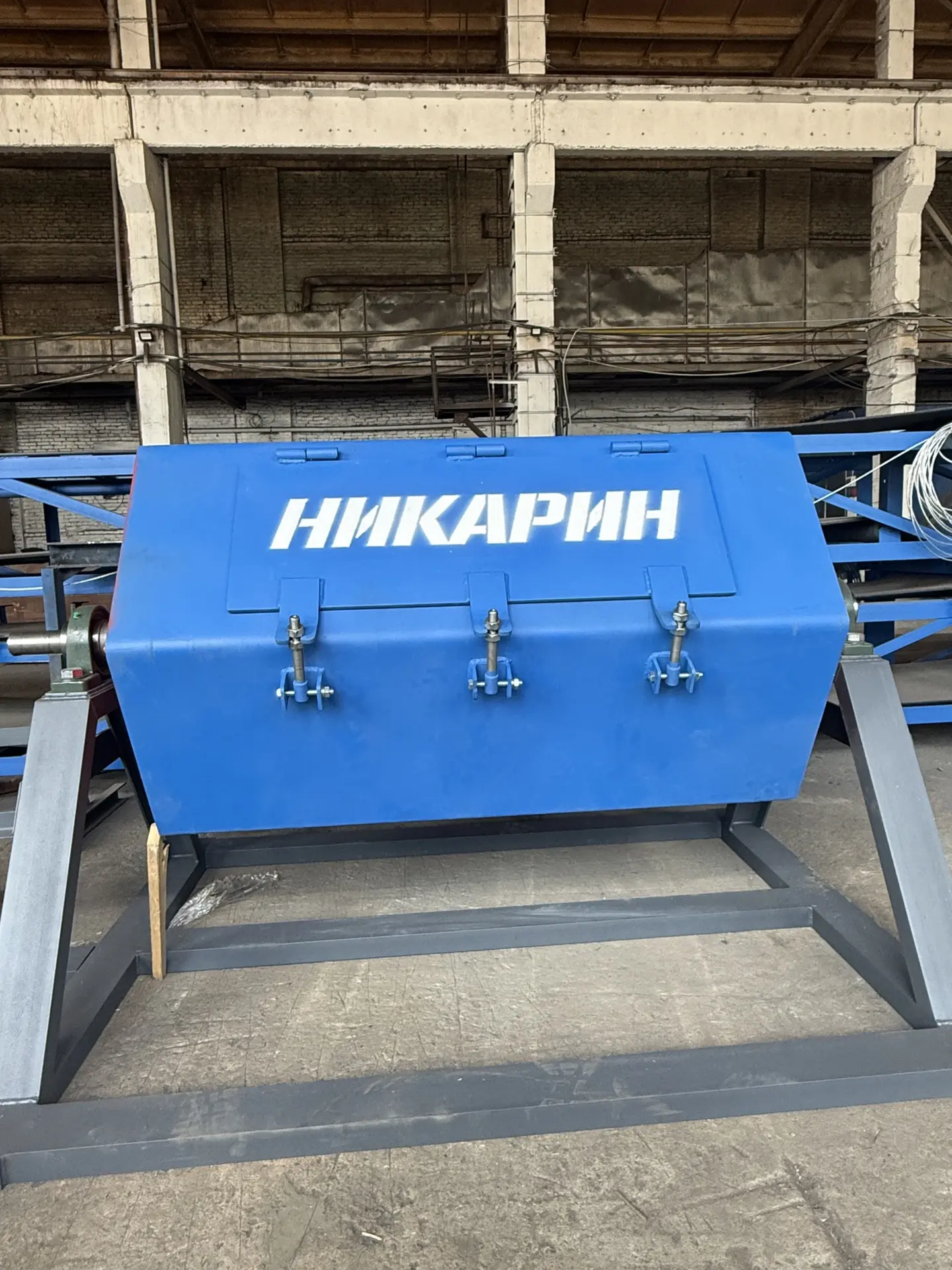

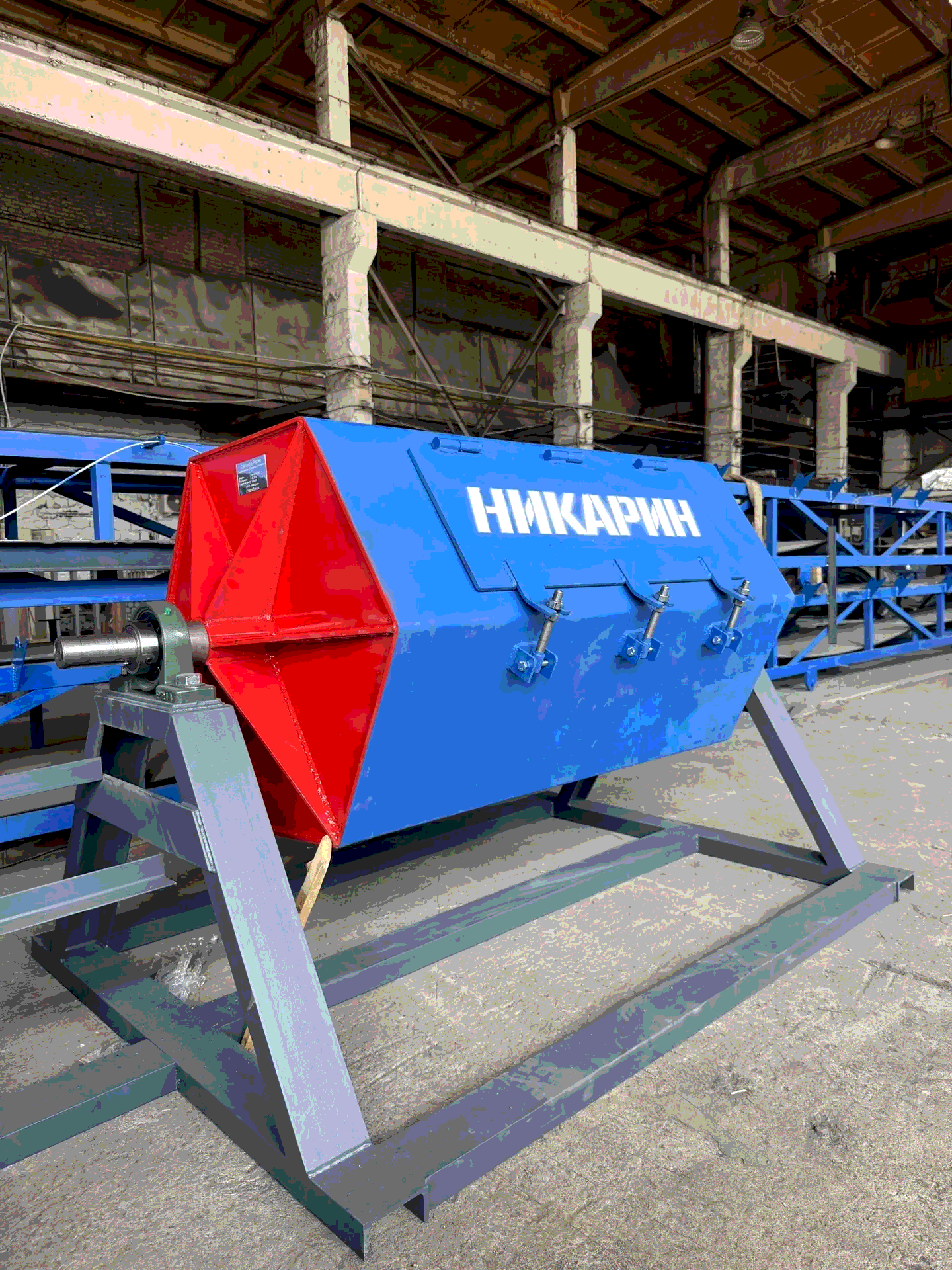

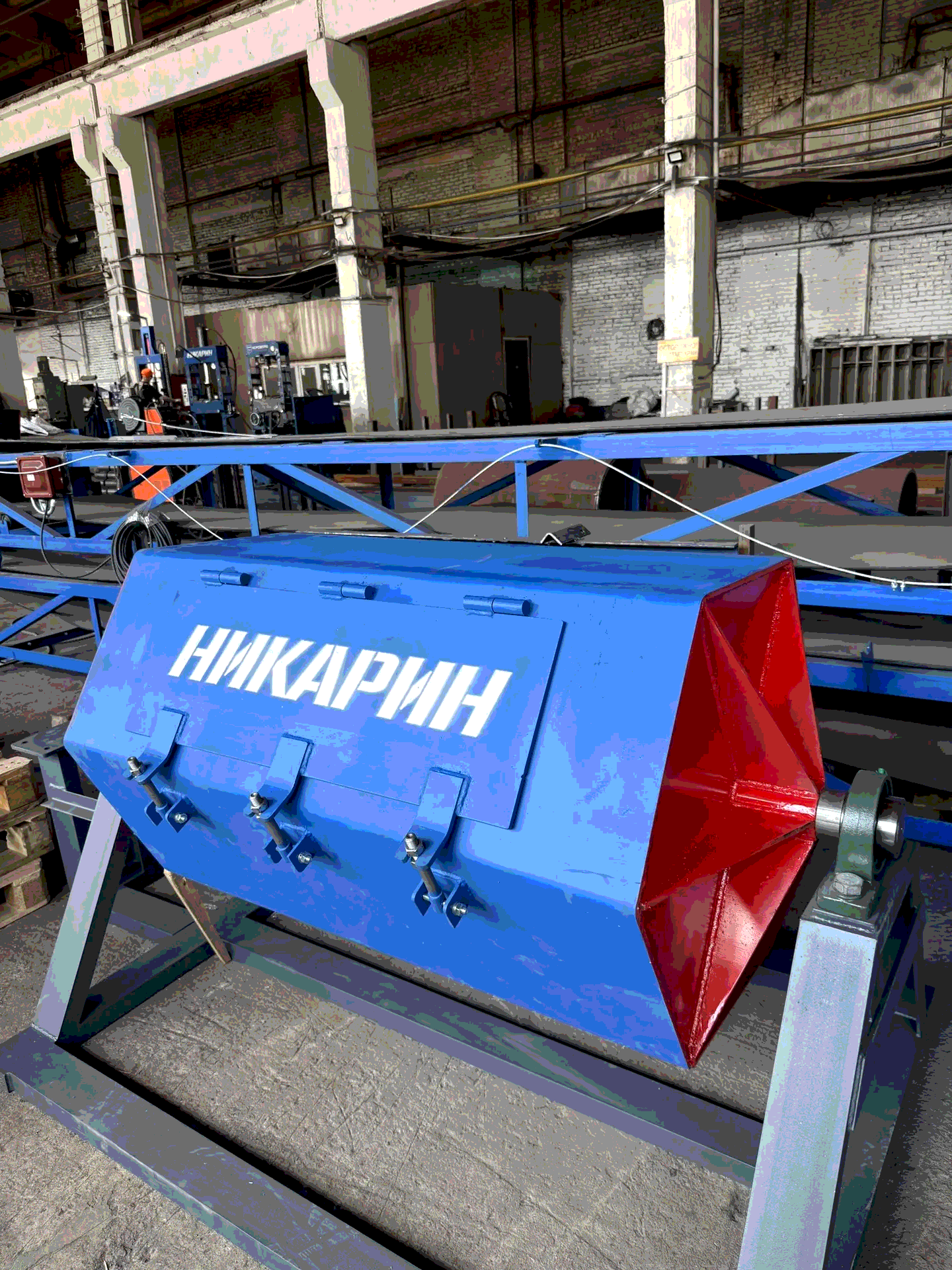

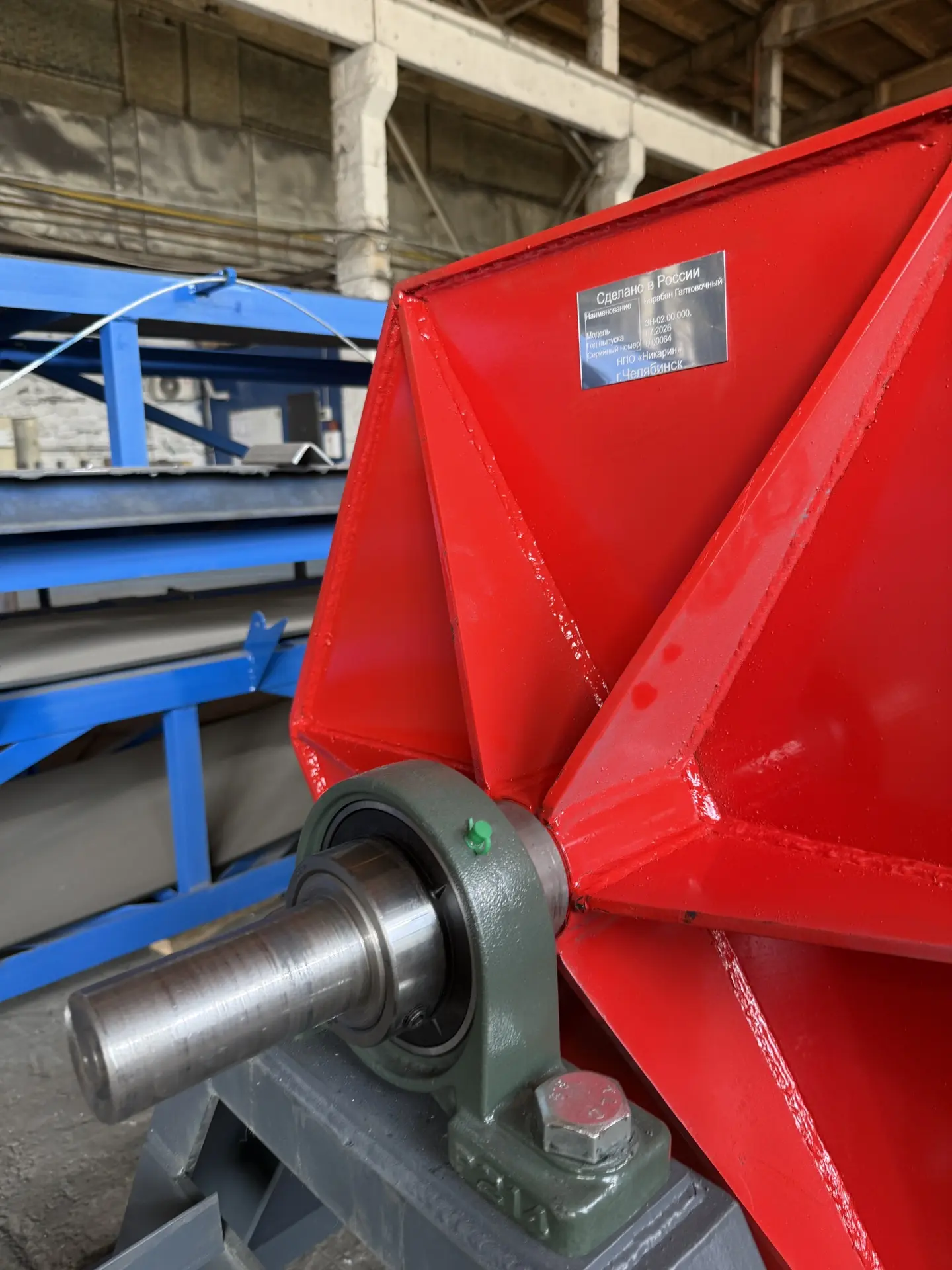

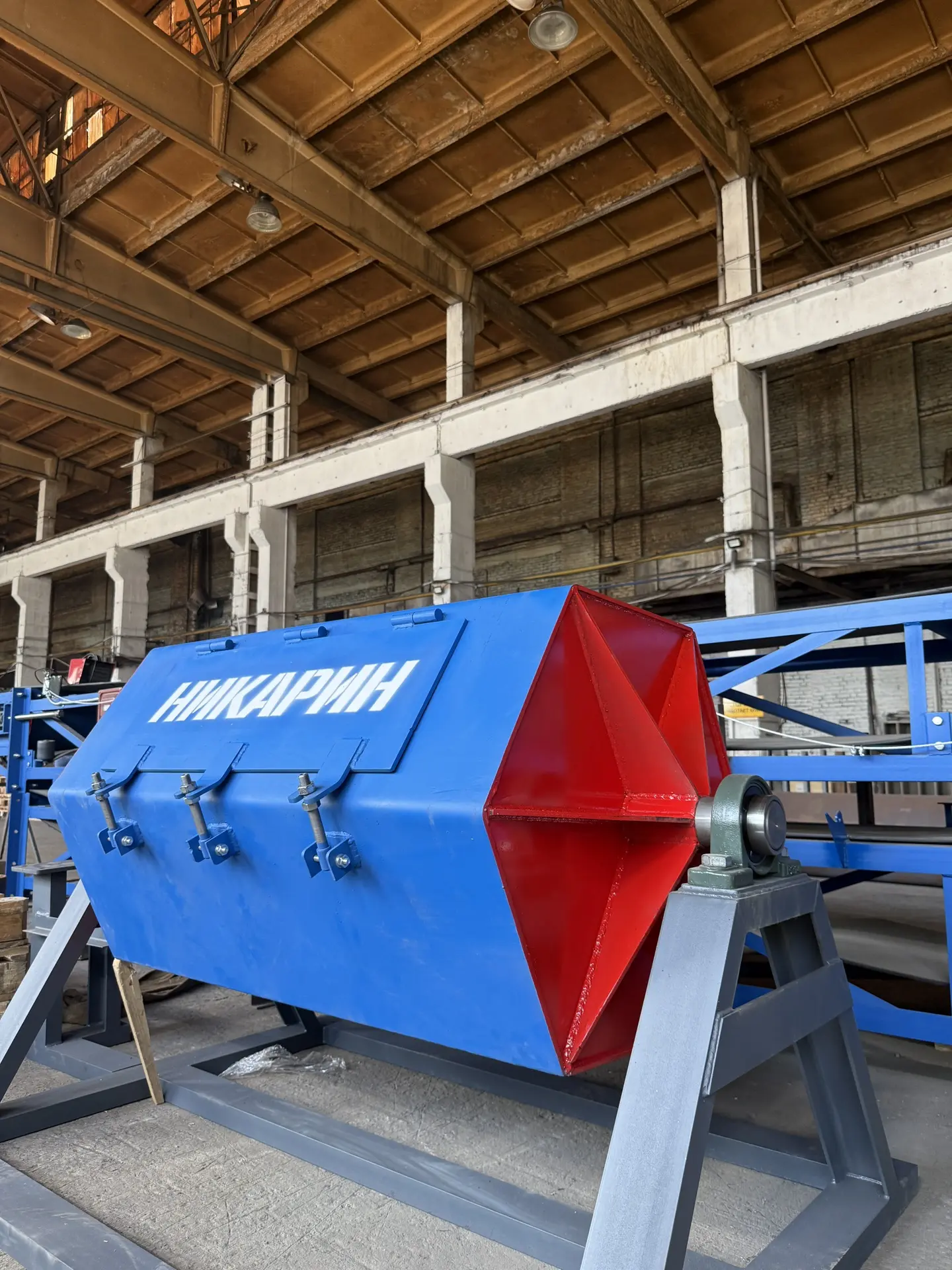

Галтовочные барабаны
Это оборудование для шлифования и полирования поверхностей деталей с использованием абразивных материалов.
Завод «НикАрин» изготавливает галтовочные барабаны под заказ — с учётом типа деталей, серийности производства и требований к качеству поверхности.
Как работает галтовочный барабан?
При вращении барабана объём деталей вместе с абразивными частицами поднимается наверх, и возникает лавинообразная рабочая зона, в которой происходит непрерывный процесс очистки и обработки деталей.
Внутрь барабана помещают абразивный материал, который во время работы оборудования многократно соприкасается с поверхностью металла.
В качестве абразива используется корунд, песок, фрагменты гранитной крошки и другие наполнители. От вида и величины абразивного материала зависит качество обработки поверхности.
При вращении барабана объём деталей вместе с абразивными частицами поднимается наверх, и возникает лавинообразная рабочая зона, в которой происходит непрерывный процесс очистки и обработки деталей.
Внутрь барабана помещают абразивный материал, который во время работы оборудования многократно соприкасается с поверхностью металла.
В качестве абразива используется корунд, песок, фрагменты гранитной крошки и другие наполнители. От вида и величины абразивного материала зависит качество обработки поверхности.
Что обрабатывает галтовочный барабан?
Применяется для скругления кромок, удаления заусенцев после штамповки, рубки гильотиной, резки ленточнопильным станком, окалины и облоя после плазменной резки и автогена, ржавчины и формовочной земли.
С помощью галтовки можно выполнять притирку, шлифование или полирование деталей — при этом улучшается качество поверхности, уменьшается её шероховатость, появляется глянцевый блеск, притупляются кромки.
Связаться с нами С помощью галтовки можно выполнять притирку, шлифование или полирование деталей — при этом улучшается качество поверхности, уменьшается её шероховатость, появляется глянцевый блеск, притупляются кромки.
Виды галтовочных барабанов
- Барабанная галтовка — вращение барабана с изделиями и галтовочным наполнителем производит буксирную галтовку, при которой неподвижную деталь полируют галтовочные тела. Барабанные галтовки в основном предназначены для обработки длинномерных изделий: уголков, прутков, швеллеров.
- Галтовочные барабаны со смещённой осью создают сложное интенсивное движение деталей внутри барабана, а также хорошее перемешивание их с абразивным материалом. Во время одного оборота скорости движения деталей получаются различными, обработка происходит более интенсивно и качественно.
- Для тонкой шлифовки деталей — полировки и суперфиниширования — применяют перфорированные галтовочные барабаны, работающие в специальной жидкости.
- Галтовки барабанного типа являются центробежными полировальными станками с одним или несколькими барабанами, с наклоном барабанов и без, с высокопроизводительными планетарно вращающимися барабанами. Обеспечивают значительно более высокую скорость обработки по сравнению с обычными барабанными конструкциями.
- По типу галтовки: сухая и мокрая
Полировка осуществляется мокрым или сухим способом. В первом случае применяется компаунд и смесь галтовочных тел с целью достижения матового эффекта на поверхности обрабатываемой детали. Сухое полирование используется при необходимости получить зеркальную поверхность, для чего прибегают к органическим наполнителям.
Где применяются галтовочные барабаны?
- Машиностроение и металлообработкаудаление заусенцев и облоя после штамповки, гильотинной резки, плазменной и газовой резки
- Литейное производствоочистка отливок из чёрных и цветных металлов от формовочной земли, пригара и окалины
- Метизное и крепёжное производствомассовая обработка болтов, гаек, шайб, гвоздей, скоб перед покрытием
- Автомобильная и мотоциклетная промышленностьфинишная обработка деталей трансмиссии, подвески, двигателя
- Медицинская и инструментальная промышленностьполировка хирургического инструмента, скругление кромок перед стерилизацией
- Гальваническое производствоподготовка поверхности деталей перед цинкованием, никелированием, хромированием
Наши ключевые компетенции:
Собственное конструкторское бюро
Разрабатываем 3D-модели и чертежи с учётом реальных технологических процессов, что исключает ошибки при изготовлении
Производственная площадка 2000 м²
Обеспечиваем полный цикл контроля качества: от входного анализа материала до финальных испытаний готовой детали
Опыт управления карьером
Понимаем условия эксплуатации промышленного оборудования, поэтому при реверсе закладываем дополнительный запас прочности
Часто задаваемые вопросы (FAQ)
При сухой галтовке используется абразивный порошок или тела без жидкости — подходит для грубой зачистки и получения зеркальной поверхности. При мокрой в барабан добавляется компаунд или буферный раствор — обеспечивает более мягкую обработку и матовый финиш. Инженер поможет выбрать способ под вашу задачу.
Галтовочный барабан универсален — может осуществляться обработка деталей из различных материалов: металлов, дерева, пластика и других. Ограничение — крупные или сложноконтурные детали требуют предварительного согласования.
Стоимость зависит от объёма, типа конструкции и комплектации. Оставьте заявку — инженер сделает расчёт в течение одного рабочего дня.
Для деталей простой формы рекомендуются галтовочные чипсы цилиндрической геометрии с прямым основанием — они обеспечивают более высокое полирующее действие. Для деталей со сложной формой, во избежание появления необработанных зон, рекомендуется галтовочный наполнитель со скошенным основанием.
Да, при сухой галтовке — обязательно. Предусматриваем в конструкции патрубок под подключение к цеховой вытяжке в соответствии с требованиями охраны труда.
Да. Укажите тип деталей, массу партии и желаемое число циклов в смену — рассчитаем оптимальный объём барабана и мощность привода.
